BERASEC 2000 12V  Ugrókódos Távirányítású autóriasztó

 /MABISZ Minősített/



nyomtatási verzió



Műszaki jellemzők:

    - Indításgátló funkció

    - Bekapcsoláskor nyitott ajtó jelzése

    - Riasztási zónakizárás

    - Választható visszaélesedés kikapcsolás után

    - Késleltetett beélesedés

    - Két nyomógombos, többfunkciós távirányító

    - Néma riasztás lehetősége

    - Gyújtás elvételével automatikus centrál nyitás

    - Differenciált villogó kimenet

    - Dinamikus ugrókód, 10 távirányító memorizálás

    - Ablakemelő, modul kimenet

    - Riasztási memória a riasztás helyének jelzésével

    - Nagybiztonságú gyújtástiltás

    - Sziréna /folyamatos/ - duda /szaggatott/ hangjelzés

    - Riasztás törlése távirányítóval

    - Kp.zár vezérlés választható időzítéssel 0,8 - 20 mp

    - Távirányítóval indítható pánik

    - Távirányítóról történő menet közbeni centrálzár vezérlés

    - 2 db Microprocesszoros vezérlés

    - Ki -/ bekapcsolási szignálhang választás a távirányítóval

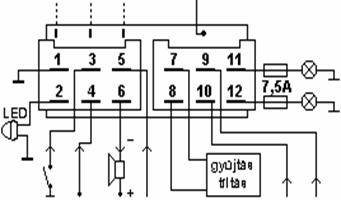

         Nyitás  +Ajtó  Zárás         Antenna                                                                Bekötési utasítás:

1) Fekete /vékony/       : GND /karosszéria test/

2) Fehér                        : LED + kimenet

3) Zöld                          : Ajtó /nyomógombok/

4) Zöld / Sárga              : Motortér, modul bemenet

5) Kék                          : Kapcsolt - /ablakemelőhöz/

6) Szürke                      : Sziréna - kimenet

7) Lila                           : Gyújtás tiltás

8) Lila                           : Gyújtás tiltás

9) Sárga                        : ACC /gyújtás/

10) Piros                       : +12V /biztosíték táblához/

11) Barna                     :Villogó /biztosítékot bekötni/

          Ajtó  Modul  +12V   Kapcsolt -                         +12V   ACC                          12) Barna                         : Villogó /biztosítékot bekötni/





    A készülék gyors "QUICK" programozással rendelkezik, amelyet a tápfeszültség csatlakoztatásakor lehet elvégezni az alábbiak szerint:

    - ha az ajtógomb nyomva: a riasztó 30s múlva visszaélesedik, ha nem nyitunk ajtót a riasztó kikapcsolása után, vagy nem tesszük rá a gyújtást.

    - ha a gyújtás bekapcsolva: indításgátló funkció aktiválása.

    - ha a távirányító egyes gombját nyomjuk: a centrálzár vezérlési idő 0,8s-ról 20s zárás és 2s nyitás értékre állítható át.

    - ha a távirányító kettes gombját nyomjuk: riasztáskor a szirénahang folyamatosról szaggatottá vált át.

/Megjegyzés: a két utolsó funkció közül egyszerre csak az egyik aktiválható!/

Programozáskor vegyük le az akkusarut, válasszuk ki a megfelelő funkciót, majd csatlakoztassuk azt újra. A gombokat addig kell nyomva tartani, míg a tápfeszültség csatlakoztatása után az indexlámpák fel nem villannak!









A riasztó bekapcsolása:

    Az autó nyílászáróinak becsukását követően nyomja meg a távirányító kettes gombját, ekkor a sziréna egy rövid hangjelzést ad - a lámpák hosszút villantanak -  a centrálzár lezár - a gyújtástiltás működésbe lép - a LED előbb folyamatosan világít, majd 25 mp múlva villogóra vált át és jelzi a riasztó élesített állapotát.

  Ha az élesítést két hosszú fényjelzés követi, akkor valamelyik nyílászáró nincs jól becsukva, vagy a belsőtérlámpa késleltetve alszik el. Ha a hiba 20 mp -en belül nem szűnik meg a LED villogóra váltásával egy időben szirénázás hallható. Ha az élesítést az egyes gombbal végezzük el, akkor a bekapcsolási szignálhang elmarad.



A riasztó kikapcsolása:

    A riasztó kikapcsolásához nyomja meg a távszabályzó kettes gombját, ekkor a sziréna két rövid hangjelzést ad - a lámpák kétszer rövid időre felvillannak - a LED elalszik - a centrálzár kinyit - és megszűnik az indítástiltás.

A riasztó a fekete gomb megnyomásával is kikapcsolható, de ekkor a szirénahang elmarad. Ha a riasztó riasztási állapotban van akkor a távirányító gombjainak megnyomásakor csak a szirénázás hallgat el a riasztó továbbra is élesítve marad / a centrálzár nem nyit ki és az indítástiltás is működik /. A riasztó teljes kikapcsolásához még egyszer nyomja meg valamelyik gombot. Ha a kikapcsoláskor négy hangjelzés hallható, akkor a távollétében riasztás történt, amit az ajtó kinyitása után a sziréna jelzései alapján azonosíthatunk.





    1 hangjelzés = ajtó       2 hangjelzés = motortér, modul 3 hangjelzés = indítási kísérlet.

A riasztó bekapcsolása néma riasztásra:

    Beélesítéskor a távirányító gombjait hosszan nyomva, 4 mp után egy rövid hangjelzés jelzi a néma riasztási funkció bekapcsolását. Ekkor a riasztáskor csak fényjelzés látható. Ez a funkció hasznos lehet Pager, GPS használatakor.

Pánikriasztás:

    A riasztó beélesedése után, amikor a LED már villog a távirányító bármelyik gombjának 3 mp -es folyamatos nyomását követően a sziréna megszólal a lámpák villognak 30 mp -ig, amit a távirányító gombjainak újabb működtetésével leállíthatunk. A pánikfunkció a riasztókészülék üzemállapotát nem változtatja meg.

Menetközbeni ajtózárás - nyitás

    Bekapcsolt gyújtás esetén a riasztó nem élesíthető de a távszabályzó egyes gombjával a centrálzár zárható és nyitható menet közben is. Lezárást követően a gyújtás kikapcsolásával az ajtózárak automatikusan kinyílnak.



Indításgátló funkció:/A tápfesz csatlakoztatásakor lehet programozni/

    A riasztó kikapcsolása után vagy a motor leállását követően 45 mp múlva az indításgátló automatikusan működésbe lép. A funkció bekapcsolását gyújtáson a LED világítása jelzi. Kikapcsolásához gyújtáson nyomja meg a távirányító kettes gombját.



Új távirányítók memorizálása - régiek törlése:

    A riasztó hátoldalán a jobboldali felerősítő fül melletti nyílás alatt található a tanító nyomógomb. A nyomógomb 1 mp -ig tartó megnyomásával lehet belépni a tanuló üzemmódba, ezután 30 mp áll rendelkezésünkre a tanításra. A tanításhoz nyomjuk meg a távirányító egyik gombját. A tanító nyomógomb 10 mp -nél hosszabb ideig tartó nyomásával az összes korábban megtanult kód törlődik. A riasztó memóriája 10 különböző kódot tud tárolni.



Vészkikapcsolás a távirányítók elvesztése esetén:

    Ha a riasztó élesítve volt elveszett vagy nem működő távirányító esetén nyissuk ki az ajtót /amit hang és fényjelzés követ/, és várjuk meg amíg végleg le nem áll a riasztás / 4X30 mp - ajtó zónakizárás/ majd csukjuk be az ajtót és tegyük rá a gyújtást  5x egymás után /újbóli szirénázás/. Az 5. -ik gyújtás levétel után nyissuk ki az ajtót, majd csukjuk vissza, ezután a sziréna 5 rövid hangjelzést ad és a villogó 2 villan, ezután a riasztó kikapcsol.







Műszaki  adatok:                                                                      Kimenetek:

     Tápfeszültség                      :         9 - 15V                              Gyújtástiltás kimenet                :         25A

     Áramfelvétel kikapcs.          :         7 mA                                  Villogó kimenet                        :         2x10 A

     Áramfelvétel bekapcs.         :         10 mA                                Központizár                             :         200 mA

     Élesedési idő                       :         20 mp                                 Kapcsolt negatív                      :         200 mA

     Riasztási idő                        :         30 mp                                 Sziréna kimenet                        :         2A

     Működési frekvencia           :         433 Mhz                             Riasztás ajtóról, modulról         :         4-4 -szer

     Kódolás                              :         dinamikus változó kód         Riasztás gyújtásról                    :         8 -szor



Hangjelzések:

    Egy csipogás              :       A készülék élesítve

    Két csipogás               :       A készülék kikapcsolva

    Négy csipogás            :       A készülék kikapcsolt, de előtte riasztás történt.

    Öt csipogás                :         Vészkikapcsolás jelzése





GARANCIA VÁLLALÁS

Rendeltetésszerű használat és szakműhelyben történt beszerelés esetén a készülékre a vásárlás dátumától számított a szerződésben kikötött vagy minimum 12 hónap garanciát biztosítunk, mely a készülék fontos paramétereinek üzemszerű működésére vonatkozik és a készülék javítására, vagy cseréjére korlátozódik az érvényes rendeletek által előírt mértékig. A garancia feltétele még a helyesen kitöltött szerelési jegy megléte. Csak a készülék meghibásodott alkatrészeire vállalunk garanciát.

Garancia érvényesítés: BERATON AUTÓ HIFI - ALARM 1035 Bp. Szentendrei u. 22. Tel: 250 - 0666



TIPUSSZÁM : ................................................

                                                                                                                                           JAVÍTÁSI SZELVÉNY

KELTE:.....................................

                                                                                     hibabejelentés   :.............................              hibabejelentés kelte:...........................

VÁSÁRLÁS DÁTUMA: ..........................              bejelentett hiba :.............................              bejelentett hiba      :...........................

                                                                                     hibaelh.kelte     :.............................               hibaelh.kelte            :...........................

BESZERELÉS HELYE:                                              hibaelh. módja  :.............................               hibaelh. módja         :...........................
